 0 ~ 60m / phút Tốc độ nâng Tời lồng SC 200 Lồng đơn 2000kg Công suất




Chi tiết nhanh:


Tên	Tên khác	Thương hiệu	Điều khiển
Xe nâng người xây dựng	Builder Palăng SC 200	BORUIDA	DOL và FC
Công suất tải	2000kg	Chứng chỉ	CE



25kgs / trống

Thượng Hải



Số lượng (Gam)	1 - 2000	> 2000
Ước tínhThời gian (ngày)	2	Được thương lượng

































Sự miêu tả:

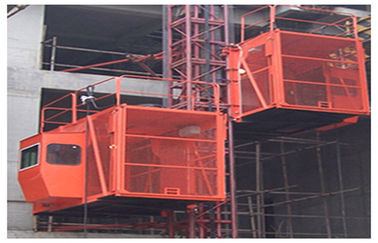

Builder Hoist SC 200 được lắp đặt và tháo dỡ thuận tiện và có thể tăng cao khi tòa nhà phát triển chiều cao. giảm cường độ làm việc của công nhân.
Đây là thiết bị vận chuyển thẳng đứng hiệu quả và an toàn


Các ứng dụng:

SC serialization sản phẩm Builder Hoist là Rack và Pinion EL.Builder Palăng áp dụng rộng rãi cho các công trường xây dựng như kiến ​​trúc công nghiệp và dân dụng, cầu, ngầm, ống khói lớn và công nghiệp tàu thủy, v.v.Nó phù hợp với việc vận chuyển vật liệu và nhân lực theo phương thẳng đứng và cũng phù hợp với những dịp khác nhau như nhà kho, tháp cao, v.v.


Thông số kỹ thuật

Thông số kỹ thuật tiêu chuẩn của lồng đơn:



Tham số	SC100	SC160	SC200	SC270	SC320
Đã đánh giá khả năng tải (Kilôgam)	1000	1600	2000	2700	3200
Tốc độ nâng định mức (m / phút)	0 ~ 40	0 ~ 40	0 ~ 60	0 ~ 60	0 ~ 60
Số hành khách xếp hạng	12	18	24	30	38
Tối đachiều cao nâng (m)	150	250	450	450	450
Công suất động cơ (kW)	2 * 9,5	2 * 11	2 * 13	3 * 18,5	3 * 22
Kích thước bên trong lồng (L * W * H) (m)	3 * 1,3 * 2,5	3 * 1,4 * 2,5	3 * 1,5 * 2,5	3,2 * 1,5 * 2,5	3,6 * 1,6 * 2,5
Trọng lượng lồng (kg)	1400	1500	1800	1950	2050
Trọng lượng phần cột (Kilôgam)	145	145	163	163	163
Kích thước phần cột (mm)	650 * 650 * 1508	650 * 650 * 1508	650 * 650 * 1508	650 * 650 * 1508	650 * 650 * 1508
Loại thiết bị an toàn	SAJ30-1.2	SAJ40-1.2	SAJ40-1.4	SAJ40-1.4	SAJ50-2.0
Sức nâng định mức của móc treo (Kilôgam)	250	250	250	250	250
Mô-đun giá đỡ	số 8	số 8	số 8	số 8	số 8





Máy nâng hạ dòng SC:



1).Tải trọng lồng: 1000kg ~ 3200kg;

2).Tốc độ nâng: 33m / phút, 0 ~ 40m / phút; 0 ~ 60m / phút;

3).Tăng chiều cao nâng theo yêu cầu;

4).Phần cột: Sơn hoặc kẽm nhúng nóng

5).Lồng: lồng đôi

6).Kích thước bên trong lồng được đề xuất (L * W * H): 3 * 1,3 * 2,5m, 3 * 1,4 * 2,5m, 3 * 1,5 * 2,5m, 3,2 * 1,5 * 2,5m, 3,6 * 1,5 * 2,5m, theo yêu cầu của khách hàng;

7).Động cơ và thiết bị giảm tốc: Sản xuất tại Trung Quốc, hoặc sử dụng SEW theo yêu cầu

số 8).Màu sắc của lồng: Vàng, đỏ, xanh hoặc theo yêu cầu của bạn

9).Khả năng chịu tải của lồng: 1, 000kg, 1, 600kg, 2, 000kg, 2, 700kg hoặc 3, 200kg

10).bao gồm VFD hoặc không có VFD.





Lợi thế cạnh tranh:



1).Thiết kế nhỏ gọn và môi trường hoạt động thoải mái

2).Hộp số xoắn ốc đã được chứng minh như một tùy chọn

3).Cấu hình lồng đơn và lồng đôi

4).Thiết kế không có trọng lượng

5).Nhiều lựa chọn về cửa

6).Hệ thống vận hành đơn giản và dễ dàng

7).Bảng điều khiển chìm

số 8).Điều khiển PLC như một tùy chọn

9).Vật liệu bền: thép chất lượng cao để tăng sức mạnh và giảm trọng lượng, nhúng nóng

10).phần cột mạ kẽm và thanh giằng

11).Nhiều loại ràng buộc
12).Nhiều thiết bị và chức năng tùy chọn

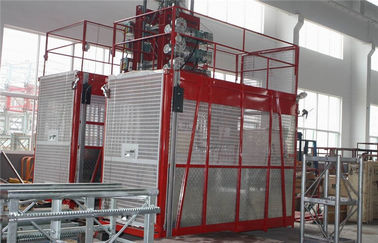

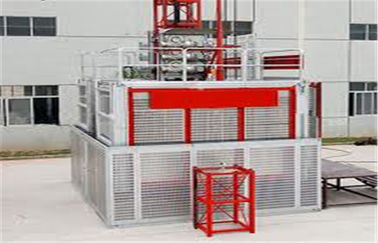

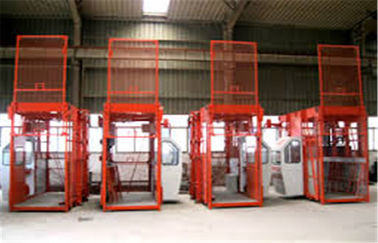

Construction Building Site Hoist SC200 With Single Or Twin Cage 3 * 1.5 * 2.5 m 1. Model No.: SC200, SC200/200 2. Brand Name: HAOKE 3. Material: Steel 4. Appearance: Plastic Spray Painted / Hot Galvanized 5. Rating loading capacity: 2000 6. Max lifting Height: 150M 7. Size of the hoist cage: 3 x 1.5 x 2.5m Description: SC series construction elevator, adopt external setting meshing rack and pinion type design,rated load is 1T, rated lifting height is 150m. Equipped with a

630kg Steel Construction Material Lift Adjustable Height Zlp630 Our suspended working platform can be widely used parapet and complicated building in different height.And we can also supply customized platform to meet different requirements from customers. Product specifications Model ZLP250 ZLP500 ZLP630 ZLP800A ZLP800S Material Steel or Aluminum Alloy Rated Capacity(kg) 250 500 630 800 800 Lifting Speed (m/min) 9-11 9-11 9-11 8-10 8-10 Motor Power (kw) LTD5 LTD5 LTD6.3 LTD8



Cần cẩu đóng tàu điện cảng để đóng tàu

Cần cẩu đóng tàu điện cảng để đóng tàu

Nguồn gốc:	Chiết Giang, Trung Quốc
Tên thương hiệu:	Nante
Số mô hình:	QME50t-50T-60T-32M-32M
Chứng nhận:	ISO 9001: 2008
Tối đa Tải trọng nâng	50t, 50t, 60t
Khoảng cách	32 triệu
Tối đa Nâng tạ	32 triệu
Tốc độ di chuyển của cần cẩu	6-60m / phút
Tốc độ xe đẩy	2-30m / phút

Nhà máy đóng tàu Loại cần trục điện để đóng tàu cung cấp một giải pháp kinh tế cho cần cẩu cầu trên cao khi tòa nhà không đủ để hỗ trợ một cầu trục hoặc hệ thống cần cẩu được đặt ngoài trời. Một cần trục giàn dầm hộp đóng tàu là một cần trục giàn sử dụng cấu hình "hộp" trong chế tạo dầm cầu. Thiết kế dầm hộp này kết hợp một hộp bốn mặt với một tấm bề ​​mặt chạy cho xe đẩy Palăng gắn vào đáy hộp. Ưu điểm của dầm hộp là nó sở hữu khả năng tải lớn hơn và có thể kéo dài khoảng cách cầu lớn hơn. Cần trục thường được sử dụng theo cặp với cơ cấu cẩu hoạt động trên đường ray gắn trên đỉnh của mỗi dầm hộp.

Cần cẩu cổng goliath nhà máy đóng tàu được sử dụng đặc biệt để đóng tàu và tàu cho công ty đóng tàu. Là một loại cần trục, nó có phạm vi sử dụng rộng.

Công suất, nhịp, chiều cao, tốc độ di chuyển và cẩu, phân loại và sử dụng làm việc, vv Các chi tiết cơ bản nên được cung cấp.

Cần trục / Cổng / Goliath được sử dụng rộng rãi trong các ứng dụng sau:

1. Sân đúc sẵn
2. Đóng tàu
3. Xử lý container
4. Địa điểm xây dựng
5. Công nghiệp đá cẩm thạch / đá hoa cương
6. Bảo trì khai thác
7. Công trường xây dựng cầu
8. Địa điểm xây dựng đường
9. Sân kho
10. Bãi phế liệu
11. Sân đường sắt

Các tính năng thiết kế bao gồm:

1. Dầm chính:
được hàn các tấm thép, kết nối bằng bu lông chính xác cường độ cao. Có đường ray trượt cho xe đẩy để di chuyển lên trên dầm được cố định trên khung đỡ bằng bu lông chính xác có độ căng cao

2. Người hướng dẫn
a). Bao gồm khung đỡ cứng nhắc và khung đỡ linh hoạt, tất cả các điểm kết nối được kết nối bằng bu lông cường độ cao
b). Thang được sử dụng bởi người vận hành để vào trong xe taxi hoặc đến tời
c). khi nhịp> 30m, cần một chân linh hoạt nhằm giảm lực đẩy bên mà xe đẩy phải lên đường ray khi dầm tải vật.

3. Cơ chế đi lại
bao gồm hộp số lái xe và hộp bánh xe thụ động.

a). Hộp giảm tốc cung cấp năng lượng để nhận ra hành trình của cần cẩu.

b). Sự khác biệt giữa hộp bánh lái và hộp bánh xe thụ động là hộp bánh xe thụ động thiếu cấu trúc truyền động như máy nổ, hộp giảm tốc và một cặp bánh răng tiếp xúc

4. Xe đẩy có cần trục
được tạo thành từ khung xe đẩy, tời và khối ròng rọc

a). Khung xe đẩy hàn thép tấm là cơ chế tải và đi của xe đẩy có cẩu
b). Tời là cơ chế nâng của xe đẩy..khi nó hoạt động, dây cáp ảnh hưởng đến ròng rọc khi chuyển động tăng và giảm, làm cho các vật lơ lửng nâng và hạ xuống
Cảnh báo: dây cáp cần được kiểm tra thường xuyên và thay đổi kịp thời nếu có dây bị đứt 10%, nới lỏng dây và mòn.

5. Xe taxi
a). Cửa sổ kính qua đó người ta có thể xem tình trạng làm việc tổng thể được lắp đặt ở phía trước và hai bên của cabin
b). Tủ điện như một nhóm tủ độc lập, cố định bên ngoài cabin được kết nối bằng cáp điều khiển và trạm liên kết được thiết lập trong cabin

6. Hệ thống điện
a). động cơ nâng, cần cẩu đi du lịch và động cơ điện thủy lực được bao gồm. Toàn bộ hệ thống điện được điều khiển bởi PLC.
b). hai cách để vận hành cần trục: vận hành taxi và điều khiển từ xa.
c). Linh kiện điện được nhập từ Schneider tại Đức

7. Nền tảng
nền tảng được cài đặt để duy trì cần cẩu, bảo vệ được thêm vào để bảo vệ sự an toàn của quân nhân.

Các thông số kỹ thuật

Thông số kỹ thuật cho cầu trục đóng tàu: QME2 × 50t + 60t / 10t-32/32
Mục		Thiết bị cẩu chính 1		Thiết bị cẩu chính 2		Thiết bị cẩu phụ		Mục		thiết bị du lịch xe đẩy 1	thiết bị cần cẩu
Công suất (t)		2 × 50t		60		10		Tốc độ quay vòng (m / phút)		17.1	21,48
Nhiệm vụ làm việc		toàn bộ cần cẩu: A4	mỗi thiết bị: M5	toàn bộ cần cẩu: A4	mỗi thiết bị: M5	toàn bộ cần cẩu: A4	mỗi thiết bị: M5	Nhiệm vụ làm việc		M5
Chiều cao nâng tối đa (m)		32		32		32		Tải trọng gió làm việc (kgf / m2)		15
Tốc độ nâng (m / phút)		5		5,42		7,2 9,25		Nguồn cấp		3P, AC, 380V, 50Hz
Nguồn cấp		3P, AC, 380V, 50Hz						Loại đường sắt		P50	P60
Dây thừng dia. (Mm) / nhiều		26-1670ZS-GB / 2 × 4		22-1670ZS-GB / 2 × 6		15,5-1670ZS-GB / 2 × 2		Bánh xe có đường kính (mm)		600	700
Trống dia (mm)		760		760		400		Tải trọng tối đa (kN)		334	273
Xe máy	Mô hình	YZR250M-6		YZR280S-6		YZR180L-6		Xe máy	Mô hình	YZR160L-8	YZR160 M2-6
	sức mạnh (Kw)	45		55		15			sức mạnh (Kw)	7,5	11
	tốc độ (r / phút)	965		969		955			tốc độ (r / phút)	705	945
	Định lượng	2		2		2			Định lượng	2/2	6
Hộp số	Mô hình	ZSY-400-100Ⅵ		ZSY-400-71Ⅵ		ZQ500-40.17-IV-C		Hộp số	Mô hình	ZSC (A) 600-77,5-1 (2)	ZSC (A) 650-96,64-1 (2)
	Tỉ số truyền	100		71		40,17			tỉ số truyền	77,5	96,64
	Định lượng	2		1		2			định lượng	2/2	3
Phanh	Mô hình	YWZB400 / 45		YWZ400 / 45		YWZ300 / 45		Phanh	Mô hình	YWZ200 / 25	YWZ200 / 25
	Mô-men xoắn (N * m)	1000		1000		630			Mô-men xoắn (N * m)	200	200
	Mô hình đẩy	YT1-45Z		YT1-45Z		YT1-45Z			Mô hình đẩy	YT1-25	YT1-25
	Định lượng	4		2		2			Định lượng	2/2	4
